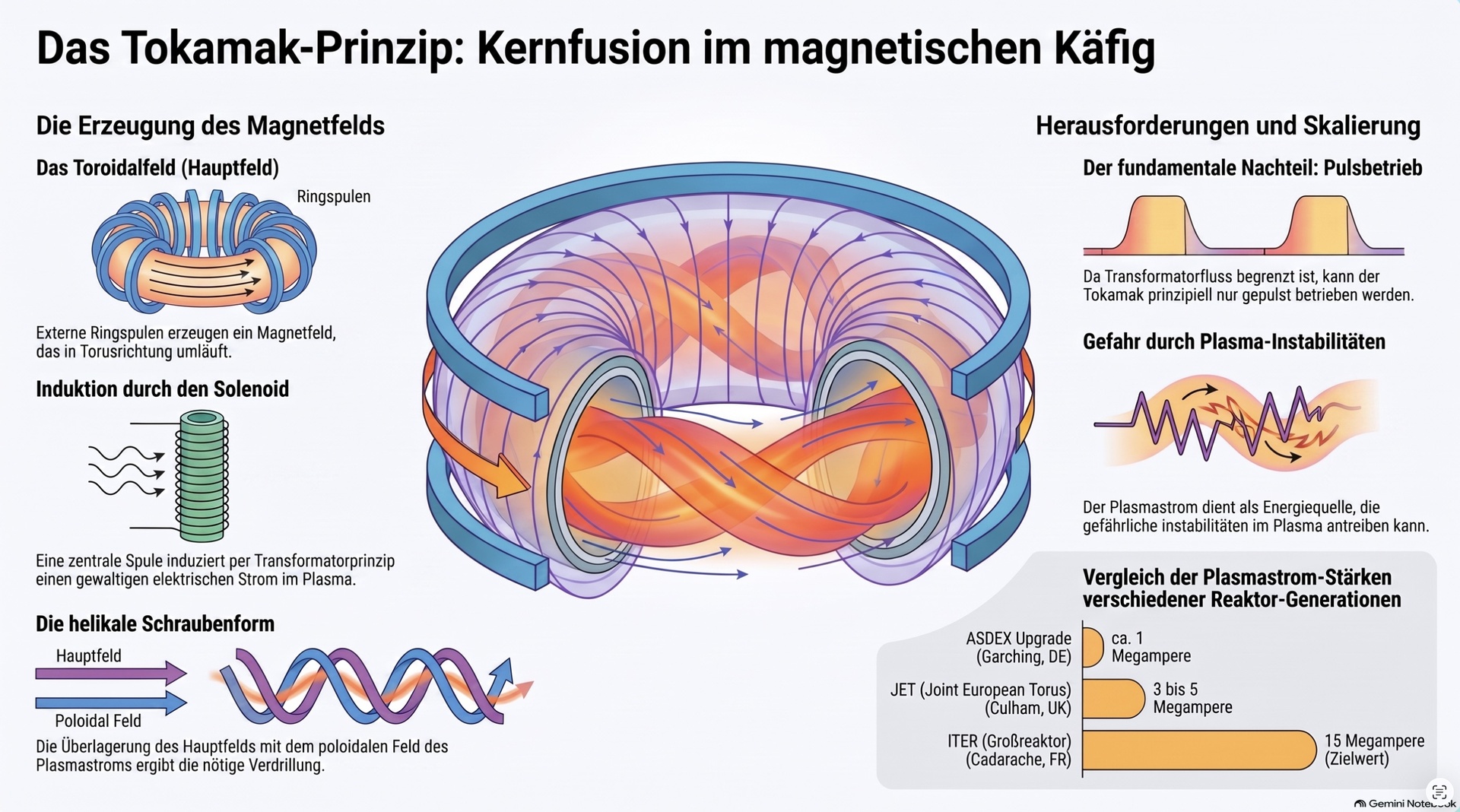

Das Tokamak-Prinzip, helikale Verdrillung des Magnetfelds durch eine Kombination aus externen Spulen und einem internen Plasma-Stromfluss.

Der Tokamak (eine russische Erfindung) erzeugt die helikale Verdrillung des Magnetfelds durch eine Kombination aus externen Spulen und einem internen Plasma-Stromfluss. Externe Ringspulen (Toroidalfeldspulen) erzeugen das in Torusrichtung umlaufende Hauptmagnetfeld. Eine zentrale Spule (Solenoid) induziert – nach dem Prinzip eines Transformators – einen gewaltigen elektrischen Strom im Plasma selbst. Dieser Strom erzeugt ein poloidales Feld (senkrecht zum Hauptfeld). Die Überlagerung beider Felder ergibt die gewünschte Schraubenform.
